送风机电源有高工作电压、长时间及特殊环境温度的要求,在锂电池电芯方面采用国内一线品牌的比克长寿命锂电芯,用2串1并组合实现客户相关参数需求。在锂电池保护电路保护方面,采用2串精工硬件保护电路,以实现成品锂电池的充放电及保护要求。在相关工作环境方面,采用高档的防护套管以实现各方面工作环境要求
点击数:201 次

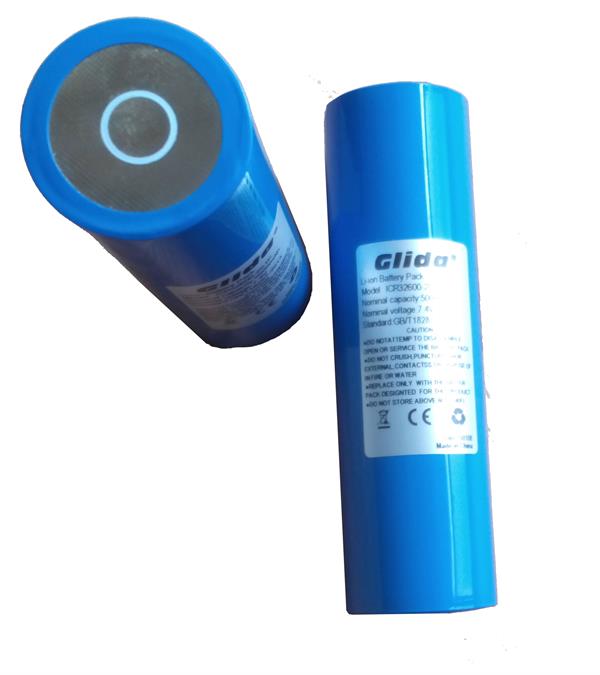

32600锂电池 军用送风机锂电池组
一、送风机电源/防毒面具呼吸系统锂电池要求:
送风机电源有高工作电压、长时间及特殊环境温度的要求,在锂电池电芯方面采用国内一线品牌的比克长寿命锂电芯,用2串1并组合实现客户相关参数需求。在锂电池保护电路保护方面,采用2串精工硬件保护电路,以实现成品锂电池的充放电及保护要求。在相关工作环境方面,采用高档的防护套管以实现各方面工作环境要求。组合后的成品电池具体参数如下:
1)锂电池组型号设计要求:32600-2S1P/5Ah/7.4V。
2)电路部分设计要求:
1、单节过充保护电压:4.35±0.25V
2、单节过充恢复电压:4.2±0.50V
3、单节过放保护电压:2.80±0.08V
4、单节最大放电电流:4.5A
5、快速充放电电流:2.5A
6、zu放电截止电压:5.6V
7、单节充电平衡电压:4.20±25mV
8、电池过温保护值(可恢复):70±5度
9、成品电池还具备短路、反充保护。
3)电池循环寿命设计要求:500~1000次(国标充放电标准)
4)电池外型尺寸设计要求:参考外壳
二、送风机用电源设计方案:
1)保护板(PCM):主要是对可充电锂电池组进行设计的保护线路,由于锂电池本身的化学特性,需要提供智能电量计算、过充、过放、短路、过流等保护功能,以避免引起燃烧、爆炸等危险。
2)保护IC(Protection IC):设计方案的主要保护功能芯片,对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。
3) 充电平衡模块:充电过程中平衡各电芯电压差,增强各电芯电压的一致性以延长组合电池的使用寿命。
4)温度开关:主要针对温度保护功能设计。当电池本身的温度因其它异常问题达到75度时,温度开关动作,达到过温保护,当温度下降时,自动恢复。
5)32600锂离子电芯/32600/5000mAh/3.7V cell(长寿命电芯)。
6)场效应管(MOSFET):MOSFET管,在保护电路中起开关作用,永远使负载两端的电压不会升高也不会降低,保证电压稳定。
