一、 概述:
本应用方案采用纯硬件方案,该方案稳定成熟,可以实现过充电保护, 过放电保护,过流保护,短路保护,过温度等保护功能,充电器带有充电指 示灯,以下是电池组功能特性及技术参数。
二、 以下是电池组的性能参数:
序号 | 项目 | 性能 | 备注 |
1 | 电池组容量 | 15Ah | 0.2C(25℃) |
2 | 标称电压 | 110V | |
3 | 电芯串并方式 | 6P30S | |
4 | 充电上限电压 | 126V | CC/CV |
5 | 最大充电电流 | 5A | |
6 | 最大持续放电电流 | 5A | |
7 | 单粒过充保护电压 | 4.25±0.05V | |
8 | 单粒过放保护电压 | 2.8±0.1V | |
9 | 过温保护保护值 | 70℃ | |
10 | 循环寿命 | ≥500 次 | >70% |
11 | 过流保护值 | 10±2A | |
12 | 过流保护延时 | 9±2(mS) | |
13 | 过流保护恢复条件 | 断开负载 | |
14 | 短路保护值 | 30±3A | |
15 | 过流保护延时 | 320±20(ns) | |
16 | 过流保护恢复条件 | 断开负载 | |
17 | 工作环境温度 | -5--45℃ | |
18 | 储存温度 | 温度:-20--45℃ 湿度:<80%RH | |
19 | 续航能力 | 1、2A 工作电流时间 7.5h; 2、3A 工作电流时间 5h. | |
20 | 质量 | 约 11kg | |
21 | 尺寸 | 300*250*80mm | |
22 | 环保 | 符合 RoHS 要求 | |
三、保护系统说明
3.1、本方案的电芯采用三星进口 ICR18650 2600mAh 锂离子电池组合和纯硬件方案组成,电 芯具有一致性好,循环寿命长,安全性高等特点,纯硬件方案的响应快,稳定性优,方案成熟等特 点。
3.2、电池保护系统:主要包括过压、欠压、过流、过温、短路等保护功能。
3.2.1 过充电保护:通过电池保护板的过电压保护检测电路,实时检测电池充电过程中每串电 池的电压变化,当任何一串电芯电压达到设定值则传出信号截止充电 MOS-FET,切断充电回路, 防止过充。
3.2.2 过放电保护: 通过电池保护板的过放电保护检测电路,放电过程中电池管理芯片实时 检测电池放电状态的电压;若出现电池电压低于设定的限值,电池管理电路会输出信号切断输出回 路;电池管理电路同样会输出信号截止放电 MOS-FET,切断放电回路,实现保护电池目的。
3.2.3 过热保护:电路检测到电池温度过高,超过 70℃,系统断开充放电回路,禁止对电池充 放电,起到过温保护目的。

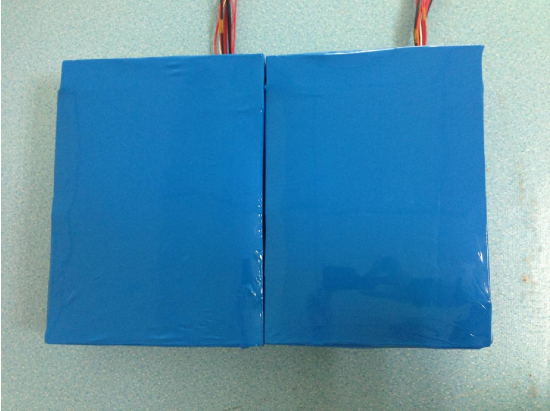

四、110V/15Ah 电池组实物图片:
